La détection des canalisations

canabill
Détection des canalisations avec le tube détectable EGEPLAST SLA® Barrier tri-couches anti perméation

L'excellence souterraine : Tuyaux de protection avec technologie intelligente


Au contraire d'une canalisation aérienne, l'état d'une canalisation enterrée ne peut se contrôler visuellement.
Prendre conscience de ces faits, signifie qu'il faut automatiquement se poser les questions suivantes :

Quel est en fait le degré de sécurité offert par les systèmes de canalisations enterrées ?
Que se passe-t-il quand une fuite se produit ?
Comment est-elle localisée ?

Il n'est pas toujours facile de déterminer si une canalisation ne présente pas de dommages et si elle peut assumer son bon fonctionnement sans restrictions.

Les systèmes de canalisations d'egeplast répondent aux normes de qualité les plus élevées et à toutes les exigences, que ce soit dans les zones urbaines ou rurales.
Dans le même temps, les tuyaux en PEHD innovants d'egeplast se caractérisent non seulement par leur qualité de matériau de première classe, mais aussi par leurs remarquables fonctions intégrées.

La prévention et la détection précoce des dysfonctionnements et des dommages aux marchandises transportées et à l'eau potable, ont la plus haute priorité.

En plus des couches de protection intégrées, des systèmes d'alerte précoce et des bandes d'échelle pour un contrôle de qualité intégré contribuent à la sécurité du transport souterrain de fluide. L'absence de détériorations dans les canalisations de gaz, d'eau, d’assainissement ou industrielles, toutes sensibles, peut désormais être contrôlée lors de l'exploitation soit temporairement, soit continuellement.





Détections des canalisations SLM DCT

SLM® DCT

Système de conduites détectables avec contrôle de la pérennité pour les travaux sans tranchée.
Détections des canalisations SLA BARRIER PIPE

SLA® Barrier Pipe

Système qui exclut la perméation des polluants et permet également la détection ultérieure de la conduite ainsi que la vérification de son intégrité en fin de travaux.
Détections des canalisations SLM DCS

SLM® DCS

Système d'alerte précoce pour la protection des conduites de transport d'eau potable.
Détections des canalisations 3L LEAK CONTROL

3L Leak Control

Système de conduites surveillées 24/24 avec détection et localisation des dommages.


Pourquoi une surveillance d'étanchéité ?


Le système de surveillance de l'étanchéité permet un service en toute sécurité, évite des dommages aux personnes et à l‘environnement, évite des coûts consécutifs à un arrêt de production, est imposé par des exigences réglementaires et législatives.


L'origine des fuites :

Les contraintes extérieures subies par la conduite
  • Travaux de terrassement
  • Affaissement du sol

  • La fatigue du matériau
  • Dégâts causés par la corrosion
  • Défaut du matériau

  • Les défauts d'installation
  • Défaut lors de la mise en oeuvre
  • Manipulation non conforme

  • L'objectif d'une surveillance de l'étanchéité :

    La surveillance de la conduite
  • durable / en continu
  • pour un service sur point fixe
  • pour un service mobile in situ
  • L'alerte des dommages? en temps réel et immédiat

    La localisation du dommage doit impérativement être précise et rapide


    Surveillance permanente lors du transport de fluides sensibles


    En pratique, la recherche d'une fuite dans une canalisation s'avère très coûteuse. Dans la plupart des cas, la tranchée de la conduite doit être creusée à nouveau à l'aide d'un engin, ce qui très souvent ne s'effectue pas immédiatement au bon endroit. Cette procédure est une perte de temps et entraîne en fin de compte des frais énormes.
    Les fluides transportés peuvent de plus représenter de gros risques pour l'environnement. Pour ces raisons, dans certaines régions, comme par ex. dans les zones de protection d’eau potable I et II, des exigences particulières sont imposées par la législation aux systèmes de canalisations enterrées (ATVDVWK- A142).
    Dans les complexes industriels aussi, les plus hautes exigences de sécurité doivent être respectées afin de pouvoir reconnaître et localiser immédiatement des fuites éventuelles.

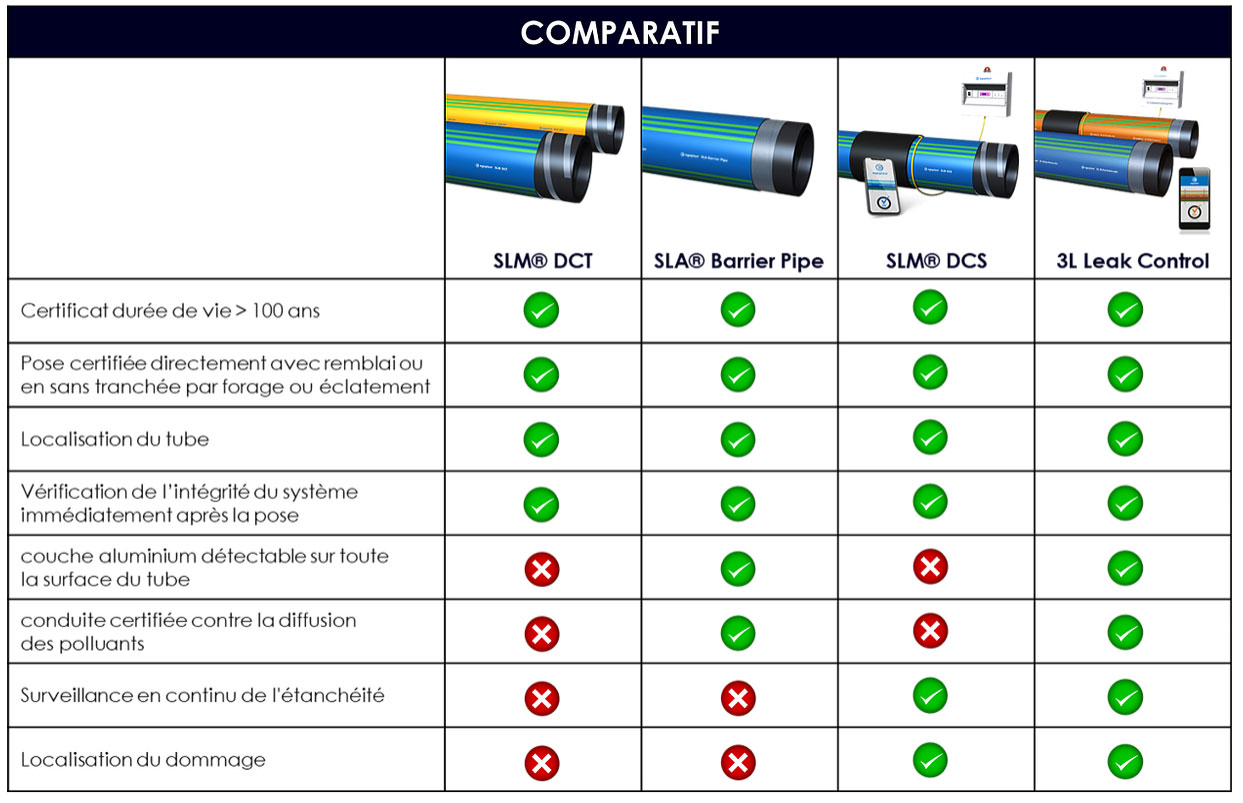

    Comparatif pour la détection des canalisations avec le tube EGEPLAST

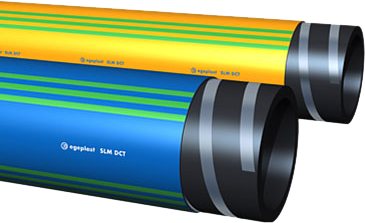

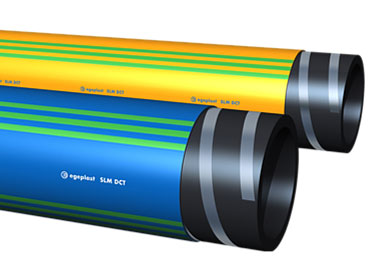

    SLM ® DCT



    Détections des canalisations SLM DCT
    Le SLM® DCT est un système de conduites en PE 100-RC avec une couche de protection additionnelle qui protège 2 bandes conductrices intégrées sur le tube central. Celles-ci permettent de vérifier l’intégrité du système immédiatement après la pose ainsi que de signaler un dommage éventuel. Elles permettent également une localisation ultérieure en x, y, et z de la conduite posée.

    Les avantages du produit
  • Vérification de l’intégrité du système de conduites pour valider les travaux de pose
  • Sécurité de fonctionnement préservée
  • Détection permanente possible dans les 3 plans
  • Techniques de pose sans tranchée possible sans diminuer ni la longévité de la conduite, ni le facteur de sécurité.


  • Les types de pose
  • Pose sans tranchée par forage dirigé, éclatement, et tubage.
  • Pose en tranchée ouverte avec ré-emploi des matériaux extraits, ou pose mécanisée avec trancheuse ou soc
  • Pose en tranchée ouverte

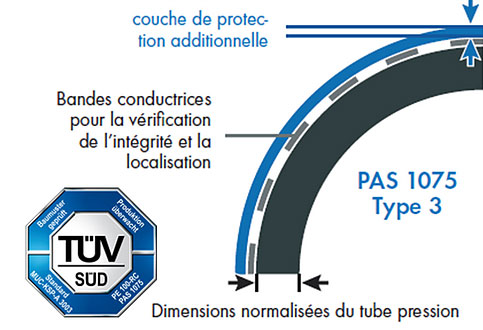

  • La structure du produit



    Structure du produit SLM DCT

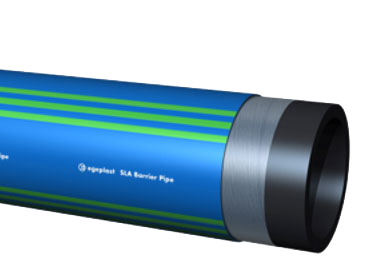

    SLA ® BARRIER



    Détections des canalisations SLA ® BARRIER
    Le système SLA® Barrier Pipe exclut de manière fiable la perméation des polluants. La barrière métallique permet une protection permanente des produits sensibles et de l’environnement. De plus, elle permet aussi la détection ultérieure de la conduite ainsi que la vérification de son intégrité en fin de travaux.

    Les avantages du produit
  • Système de conduites étanche à la perméation et certifié pour la pose dans les sols pollués et contaminés (certification KIWA).
  • Pose de conduites d’eau potable et d’eaux usées sécurisée quand interdistance réduite.
  • Dans le cas de pose par technique sans tranchée, la couche de protection additionnelle renforcée, sécurise la pose de la conduite pression.
  • Vérification de l’intégrité de la conduite possible à la réception des travaux.


  • Les types de pose
  • Pose sans tranchée par forage dirigé, éclatement, et tubage.
  • Pose en tranchée ouverte avec ré-emploi des matériaux extraits, ou pose mécanisée avec trancheuse ou soc
  • Pose en tranchée ouverte

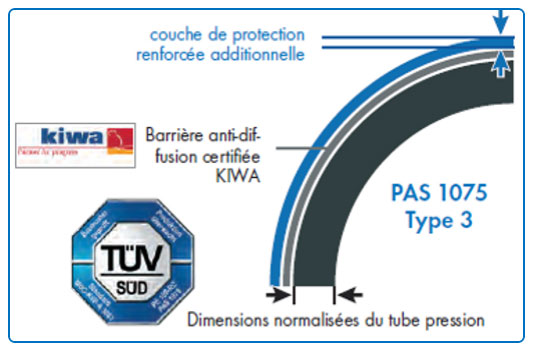

  • La structure du produit



    Structure du produit SLA ® BARRIER

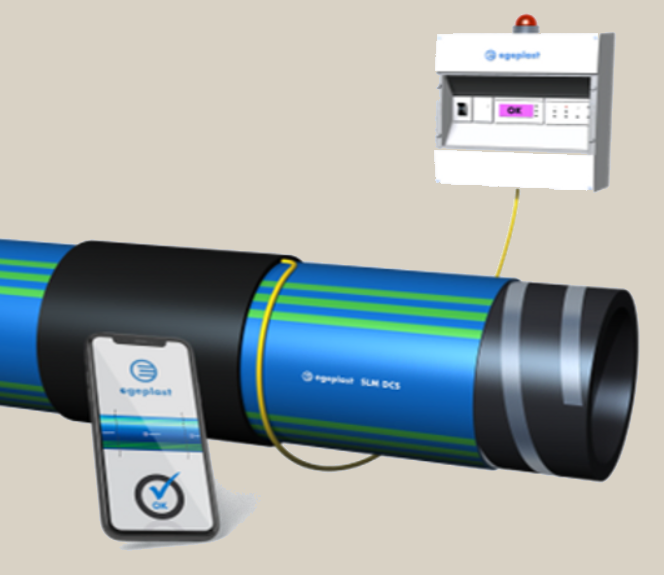

    SLM ® DCS



    Détections des canalisations SLM DCS

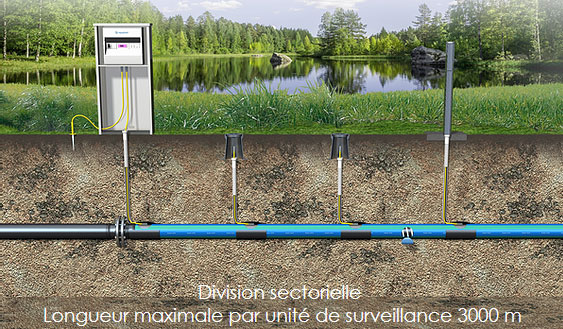

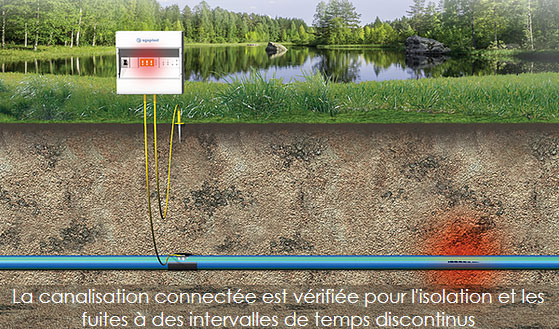

    Le système de canalisations egeplast SLM® DCS surveille la fonctionnalité des canalisations de transport d'eau potable pendant le fonctionnement et détecte les dommages aux canalisations à un stade précoce. La surveillance des dommages peut être effectuée à la fois de manière permanente et discontinue. Avec une surveillance permanente, une unité de surveillance connectée à la canalisation déclenche une alarme en cas de dommage. Les dommages peuvent alors être localisés au mètre près. Une surveillance discontinue permet une surveillance à des intervalles prédéterminés ou en cas de suspicion de dommage. Les pompes ou les systèmes de commande peuvent être commutés automatiquement et la perte d'eau peut être évitée de manière fiable.

    Les avantages du produit
  • Surveillance permanente ou discontinue du système de canalisations possible.
  • Sécurité accrue pendant l'exploitation et informations fiables sur l'état de la canalisation.
  • Prévention des pertes d'eau et des dommages consécutifs.
  • Automatisation des mesures opérationnelles telles que la coupure d'un tronçon de ligne en cas de dommage.
  • Option d'emplacement permanent.
  • Localisation des dommages.
  • Des techniques de pose sans tranchée pour des économies totales de coûts sont possibles.
  • Preuve d'une installation sans dommage après l'installation.
  • Structure du produit SLM DCT

    Structure du produit SLM DCT

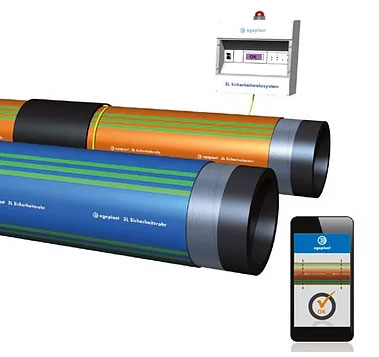

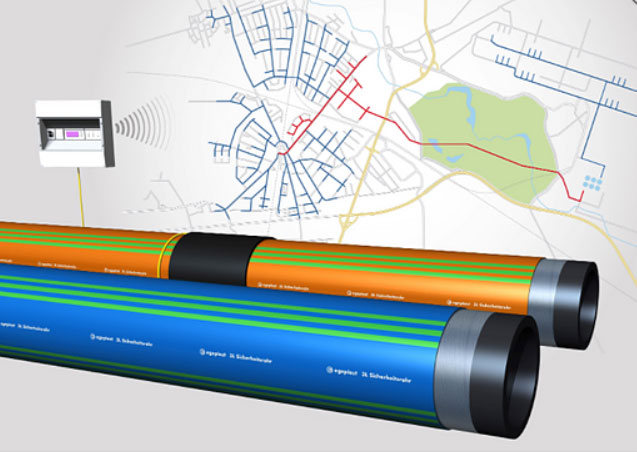

    3L LEAK CONTROL



    Détections des canalisations 3L LEAK CONTROL
    Le système de conduites avec surveillance 3L garantit un contrôle permanent à 100% des fuites pour la protection du sol et des eaux. Une unité de contrôle reliée à la conduite déclenche une alarme dés le plus petit dommage (percement du manteau). Les alertes sont directement transmises au centre de contrôle ou au smartphone. Les systèmes de pompe connectés au réseau peuvent être désactivés automatiquement et ainsi les dommages éventuels sont sous contrôle de manière fiable et immédiate.

    Les avantages du produit
  • Surveillance permanente de la continuité du manteau de protection de la conduite, et localisation exacte du dommage
  • Couts réduits par rapport aux systèmes de conduites doubles parois traditionnels
  • Un système de conduites certifié pour les travaux sans tranchée ou avec tranchée (réseaux neufs ou réhabilitation)
  • Soudures sures et conformes a la DVS 2207
  • Répond à toutes les exigences d’un contrôle d’étanchéité en continu, conforme a la règlementation ATV-DVWK-A 142, en particulier lors d’une utilisation dans une zone de protection d’eau potable classe II ou les risques sont très élevés.

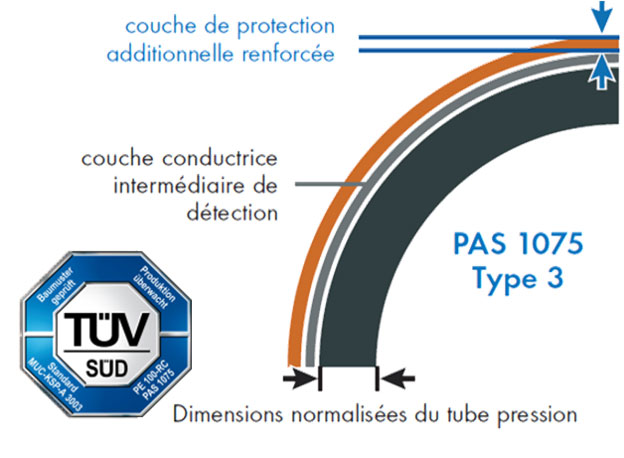

  • La structure du produit



    Structure du produit 3L LEAK CONTROL

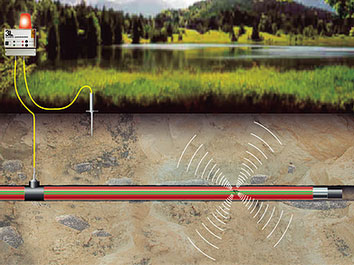

    Même en cas de dommages mineurs ne provoquant pas de fuite immédiate, une alarme est déclenchée

    Détection des canalisations alarme en cas de fuite

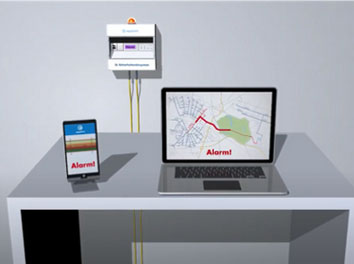

    Le secteur affecté est localisé l'alarme est envoyée au centre de contrôle ou au smartphone

    Détection des canalisations alarme sur smartphone

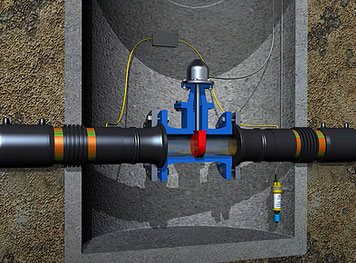

    Les pompes connectées sont automatiquement désactivées et les vannes fermées, empêchant ainsi de manière fiable les catastrophes.

    Détection des canalisations pompes connectées

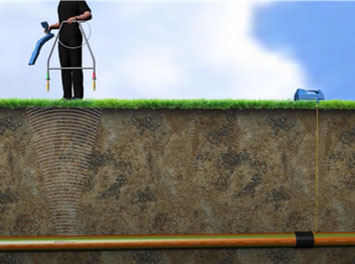

    La technologie de détection de pointe permet un suivi précis de la zone endommagée.

    Détection des canalisations suivi précis
